半年前南孚曾推出过一款使用单节18650锂电池的充电宝NF-N25，也就是俗称的铝合金口红款，容量为2500mAh，小巧便携颇受欢迎。近日南孚悄然在天猫旗舰店上架了全新的单节款充电宝：NF-X35，容量升级到3350mAh，并且输入输出性能全面翻倍提升达到2A，可以满足急性子用户的大电流充电需求，堪称迷你充电宝中的小钢炮。
下面我们一起来看看南孚这款新品的内部做工和性能表现。
一、南孚晓加迷你充电宝开箱
南孚晓加迷你充电宝变频X35外包装色彩上选择了巧克力配色。
侧面是南孚晓加迷你充电宝的产品特色介绍。

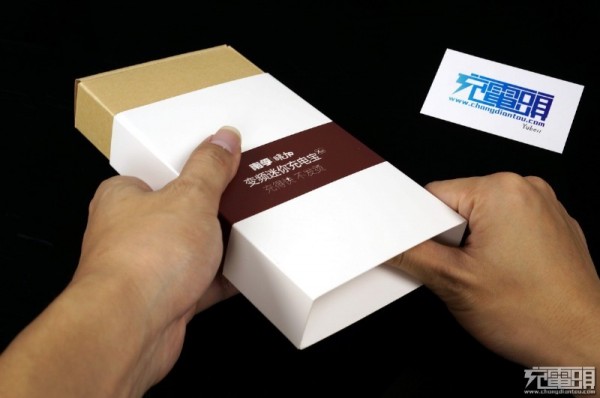

推出表面封皮。

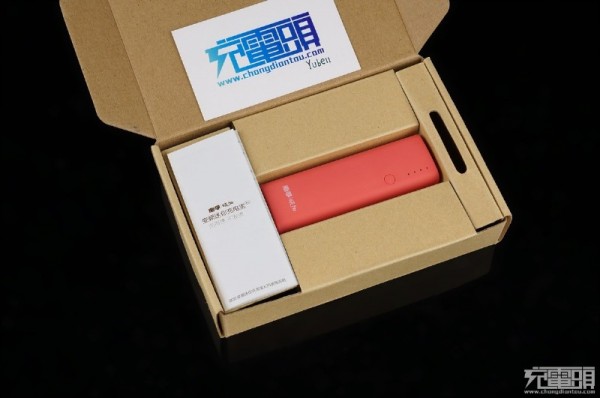

打开瓦楞纸盒可以看到充电宝本体。

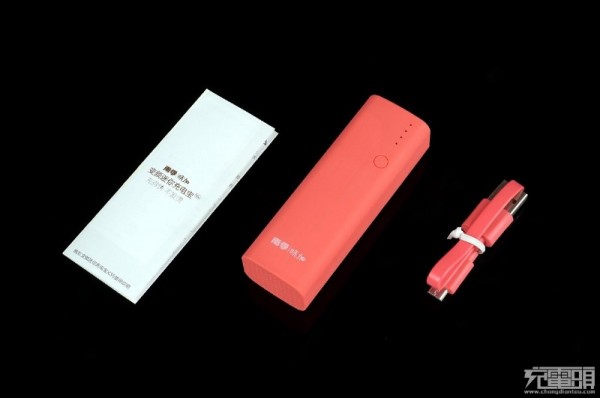

开箱物品一览：说明书x1、充电宝本体x1、同色数据线x1。

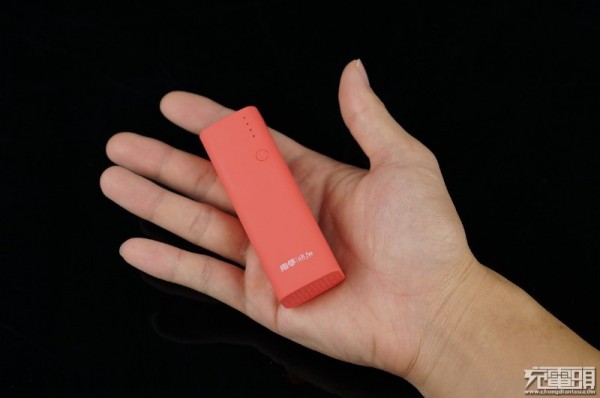

南孚晓加迷你充电宝体积十分娇小，与传统的块状充电宝对比，拿在手里极像一块饼干，色彩上选择了活力橘红这个配色，看起来非常舒适。产品外表喷涂了手感漆，防滑不沾指纹，拿在手上比较亲肤。

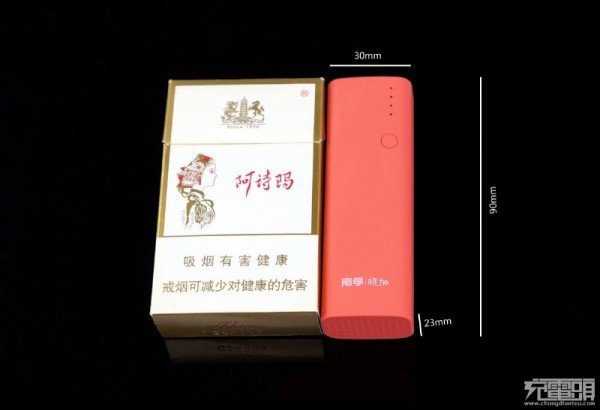

尺寸究竟有多小？为了更直观的体现出来，小编拿了个香烟盒作为对比，长宽高尺寸为90mm x 30mm x 23mm，与香烟盒放一起可以直观看出体积只有半个烟盒大小。

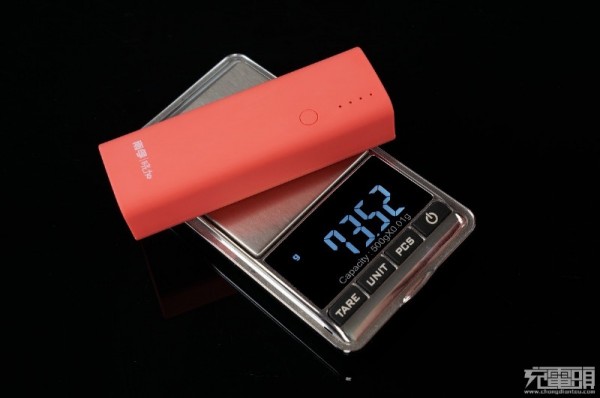

充电宝本体净重73.52g，对比那些动不动就两三百克的产品，晓加完全可以称的上是“轻如鸿毛”。

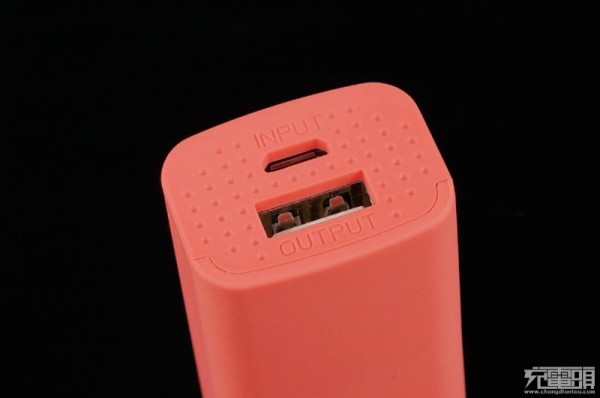

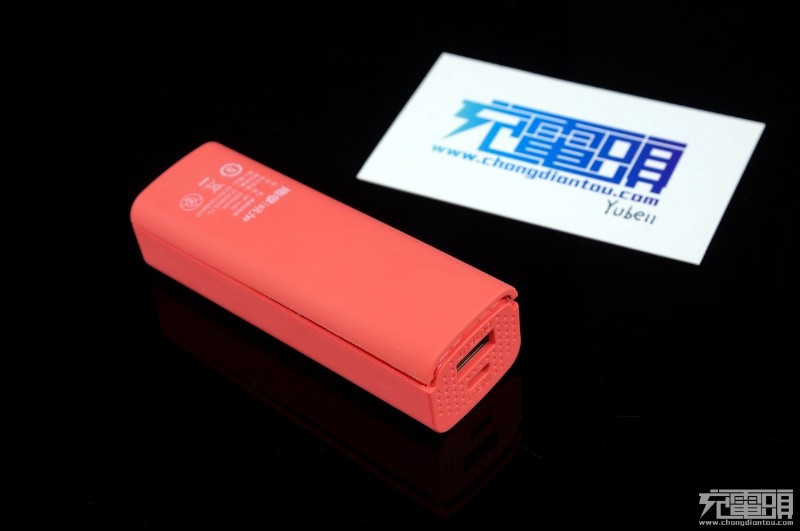

输入输出接口全部安置在充电宝顶部，常规的MicroUSB输入接口以及USB- A输出接口。

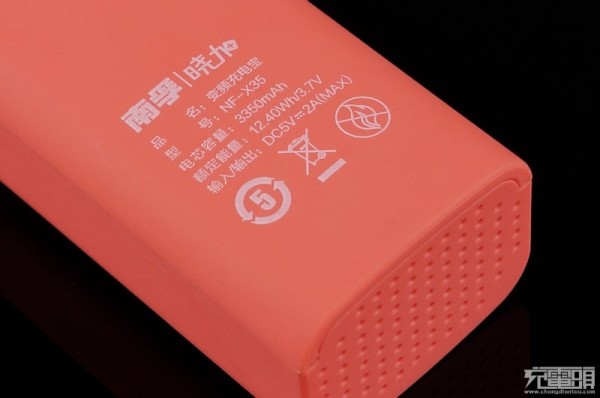

底部印刷着南孚“晓加”的产品铭牌参数，品名：变频充电宝、型号：NF-X35、电芯容量：3350mAh、额定能量12.40Wh/3.7V、输入输出性能：5V2A（最大值）。

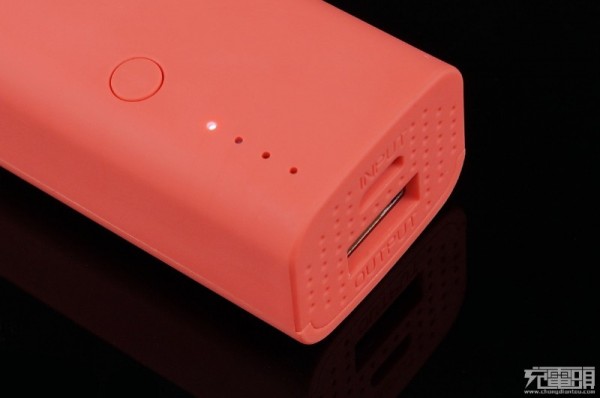

顶部面板上竟然安放了4个电量指示灯与开关按键，这在寸土寸金的单节充电宝上十分难能可贵，纵观其他同类产品，能做到这样的并不多。

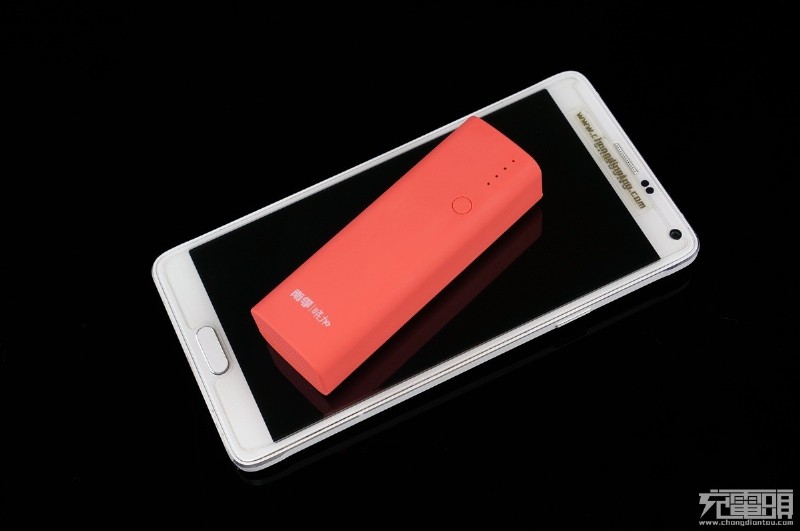

与手机同携时的情景，在如此小巧的充电宝前面，5.7寸屏的手机就像一个巨无霸。
二、南孚晓加迷你充电宝拆解
南孚晓加迷你充电宝变频X35采用全塑料壳体设计，底壳通过超声波焊接与壳体粘合在一起，轻轻敲打可以做到无损开壳。

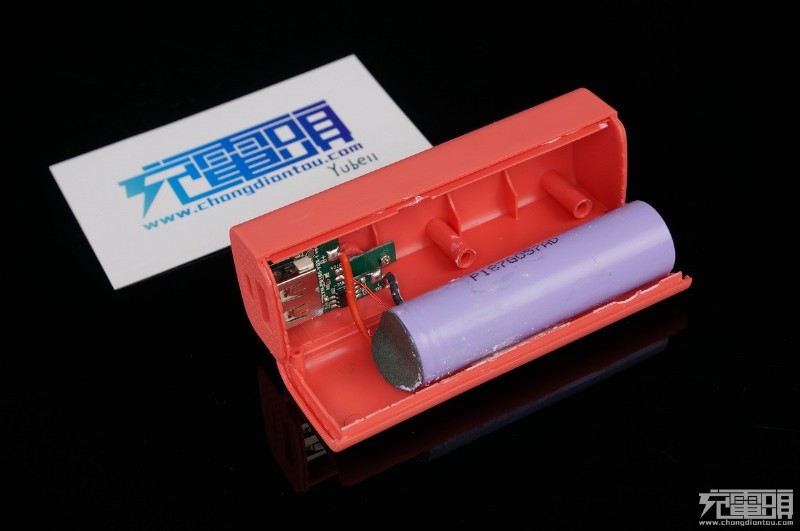

拆解开壳后结构一览，可以看到底盖边缘插入壳体后的超声波焊接痕迹。

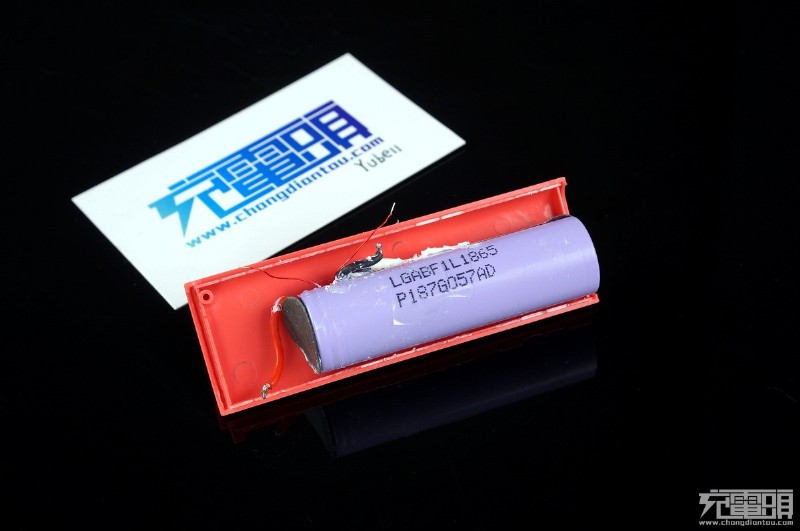

电池选择了单节LG 3350mAh 18650电芯，电芯均压平台3.63V ，也就是俗称的 F1L。LG F1L 由于其容量均衡价格合适所以上市后就获得各厂家订单，3节可组成10000mAh，6节可组成20000mAh搭配灵活，各品牌的中高端充电宝内都会见到这款电芯。
电池焊线采用超软的耐高温硅胶线，NTC热敏探头直接埋在电池体上面，测温保护更加准确。

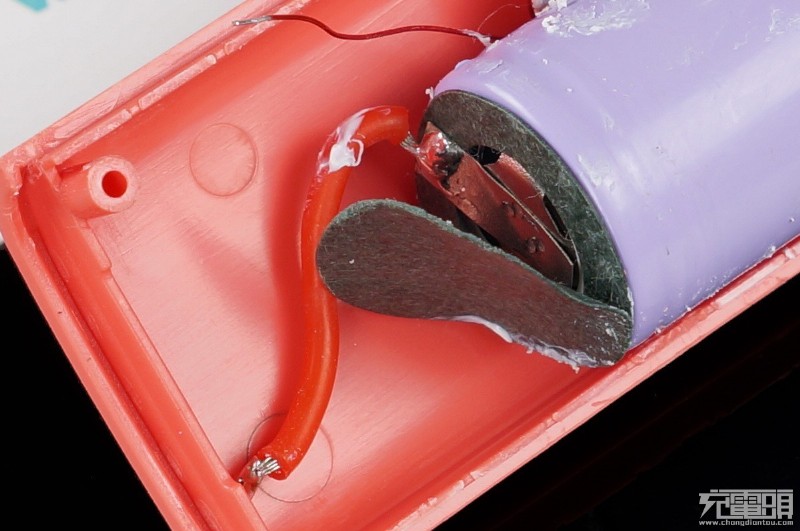

电芯正极正确使用了青稞纸做绝缘处理，可以大幅度降低危险隐患。
为什么青稞纸会降低安全隐患？这是由于18650正极极帽与负极壳体之间的安全距离只有几毫米，虽然18650出厂时就已使用了白色绝缘垫片隔离正负极再封热缩外皮做绝缘处理，但经过运输颠簸与安装拉扯后可能会有隐患，为保险起见，负责任的厂家都会在18650上使用青稞纸做二次绝缘，最大可能性的保障安全。

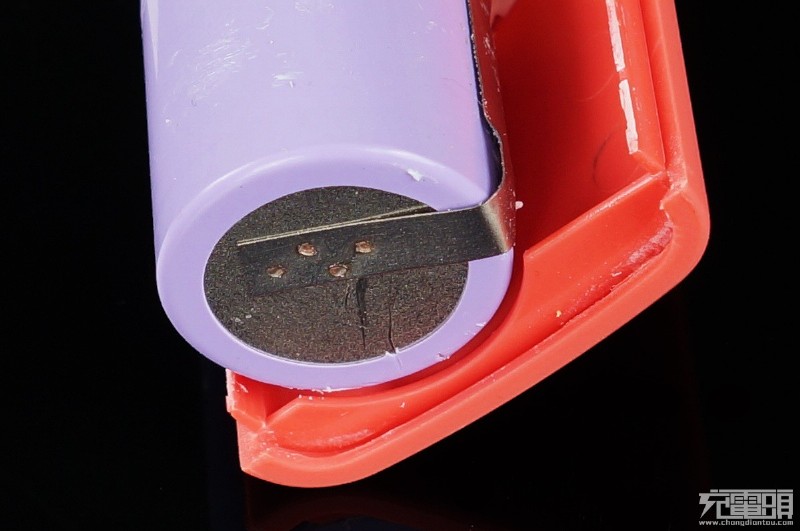

负极由于不存在短路可能，所以无须使用青稞纸，镍带点焊方式为2+2，焊点牢固无穿孔。

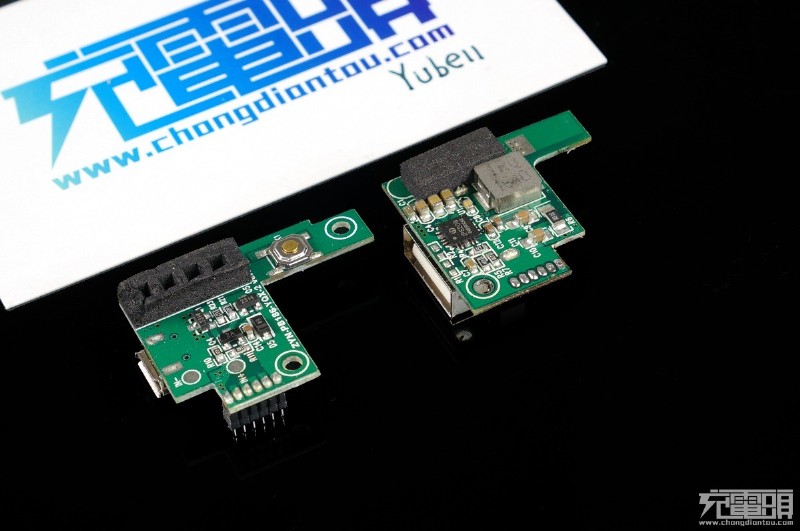

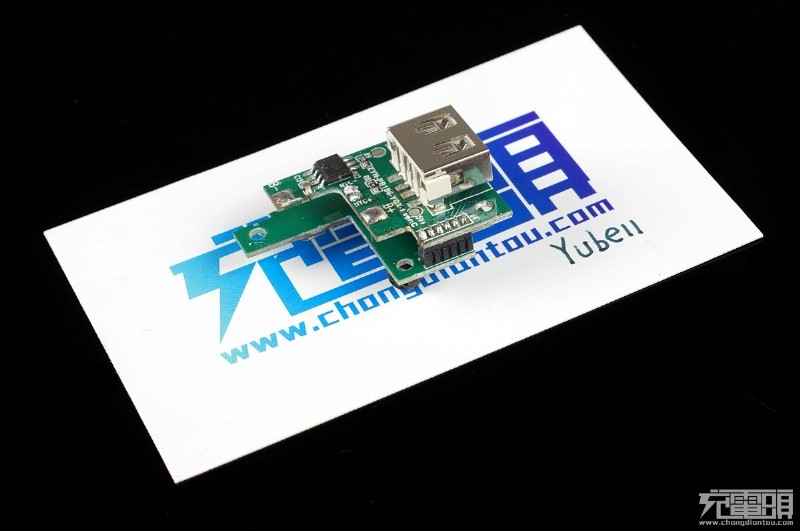

进一步拆解，双层PCB结构，中间通过排针焊接导通，这也是在窄小空间内提供最大空间利用率的做法，由于有4个面为了易于区分，下文采用笔记本方式的ABCD面来区分每一面的PCB。

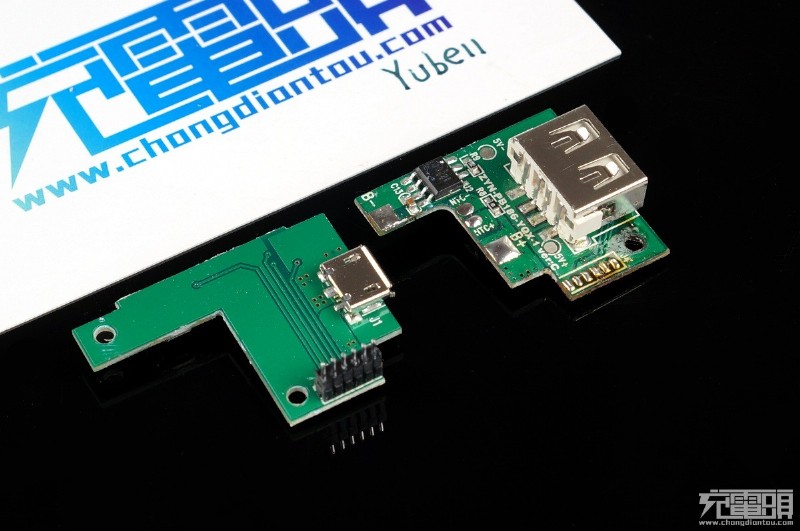

焊下排针分离出两块PCB，这是分离后的 C面、A面。
这是分离后的D面、B面。

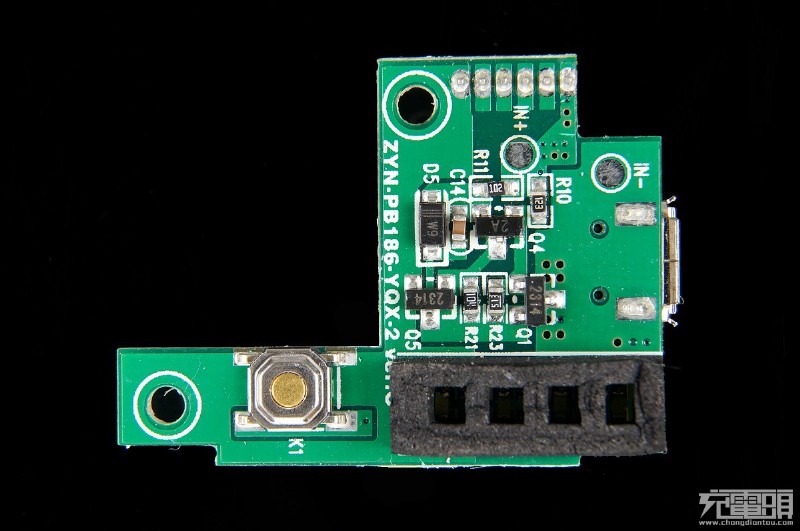

D面PCB右下是4颗白色电量显示LED，这里粘贴了遮光海绵避免相互串光影响辨识。左下的是贴片开关按钮，MicroUSB母座底部过孔焊点可以看到MicroUSB带定位柱底部弯脚插入PCB内焊接，比一般的贴片式MicroUSB母座更为牢固更加耐用。

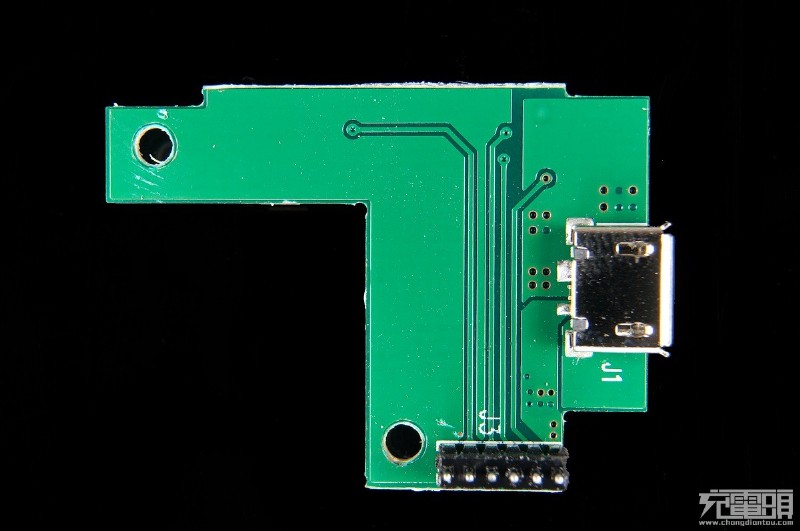

C面无元件，只有MicroUSB母座与排针插件。

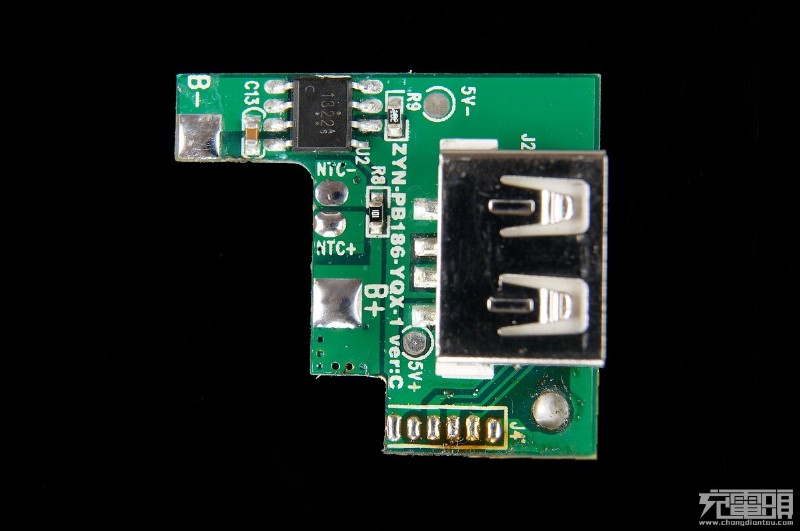

A面8脚丝印1322的是电池一体化保护板，丝印NTC的是热敏探头焊盘，电池过热时会切断输入输出保证安全。

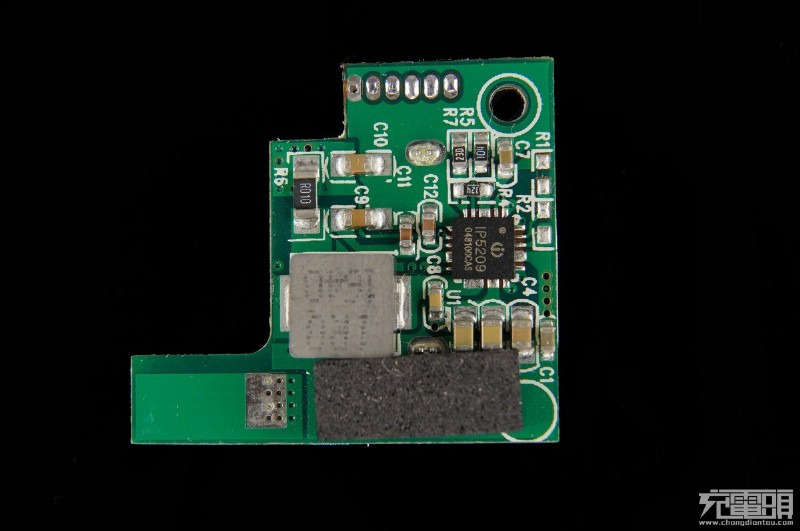

B面是整个PCB最关键的IC，下图放大介绍。

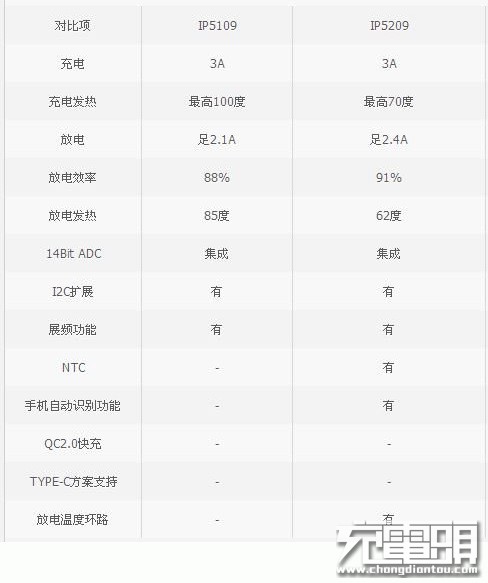

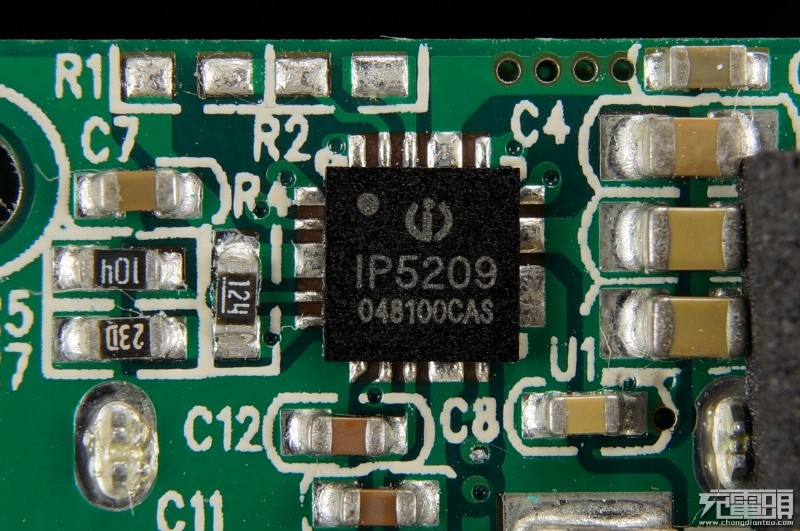

英集芯IP5209是集充电放电一体同时又自带识别功能的一体化方案芯片，支持3A充电与2.4A放电，效率高达91%，集成14Bit ADC，支持NTC热敏探头，提供电量显示支持，与上面的一体化保护板搭配使用最大限度的保持高性能情况下缩小PCB体积与布线难度。在以往的测试中，IP5209均表现抢眼，是一颗非常赞的芯片。
三、南孚晓加迷你充电宝测试

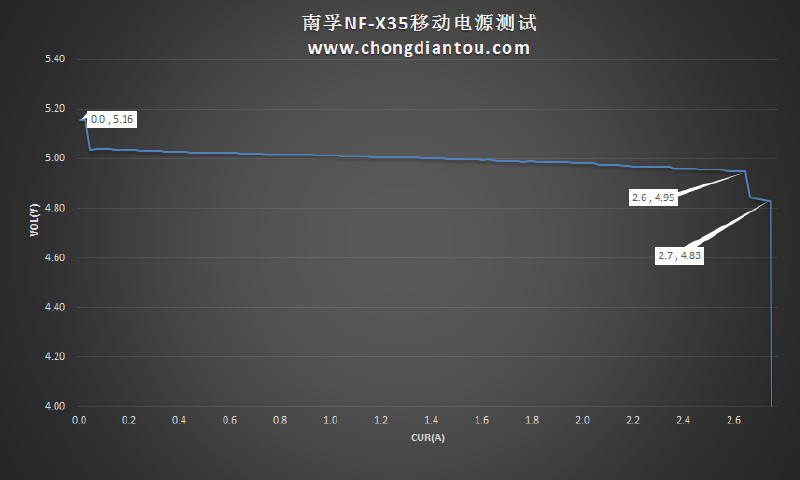

常规5V输出电流步进测试中，南孚晓加迷你充电宝起始空载待机电压5.16V，结束电压4.83V，最大输出电流2.7A，最大输出功率13W，远超标称值5V2A。在0~2.6A之间输出都是平滑曲线，电压保持在4.95V，2.7A时电压稍微下降到了4.83V，仍然属于可用电压。单节小体积来说这性能十分凶悍，而且基本全程电压都保持5V以上完全可用。
南孚晓加迷你充电宝使用的LG F1L电芯能量为12.40Wh，根据标称输入参数可以推断出充电时间约为2小时，接下来监控0%-100%充电全程看看实际充满时间多少。

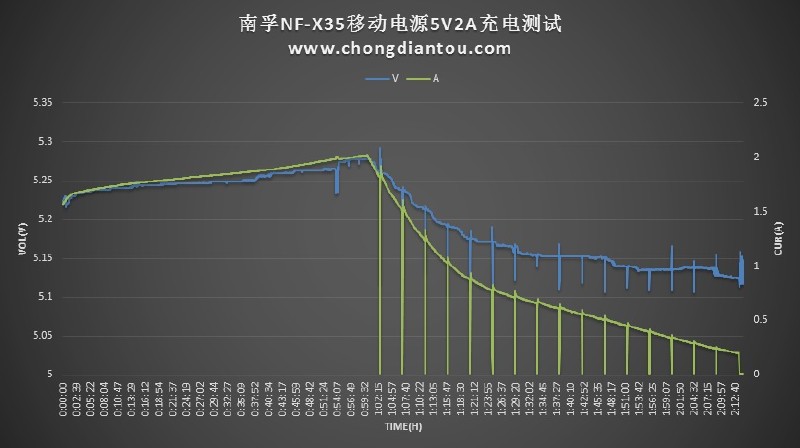

图表中蓝色代表输入电压，绿色代表输入电流，整个充电过程总耗时2小时13分。可以发现CC恒流阶段最大充电电流达到2.04A，超过官方标称值，之后转为CV恒压阶段电流开始下坡。
曲线图中，小编还发现了离线检测算法。什么是离线检测？就是在充电进入末期过程每间隔一段时间就停止充电来检测电芯空载电压，使用离线算法后控制芯片对电芯电压把控的更为精准，南孚晓加迷你充电宝变频X35是第一个使用离线检测的单节充电宝。

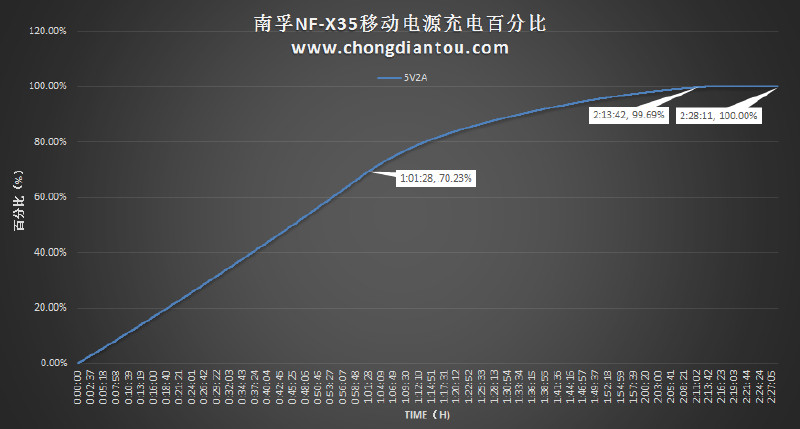

把充电过程数据转变成输入能量百分比，可以看出大电流阶段1小时饱和度为70%，之后百分比斜率慢慢平缓到达100%。

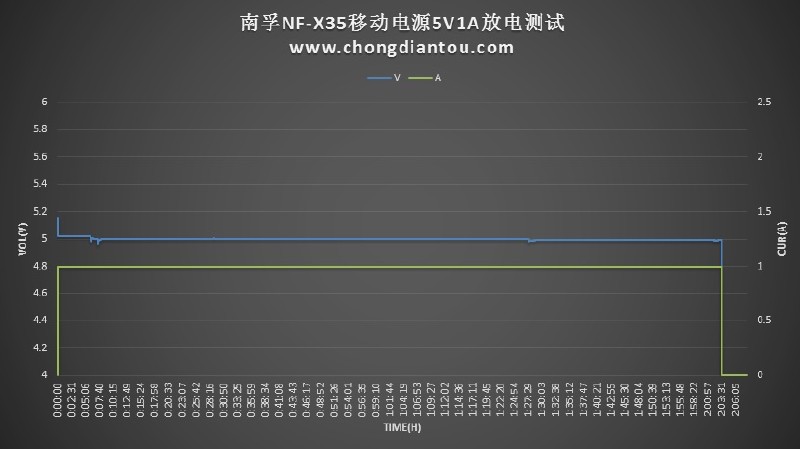

5V1A放电耗时2小时03分，放电均压5.0V，总放出能量为10.29Wh，按标称总能量12.40Wh计算，效率值约82.98%。

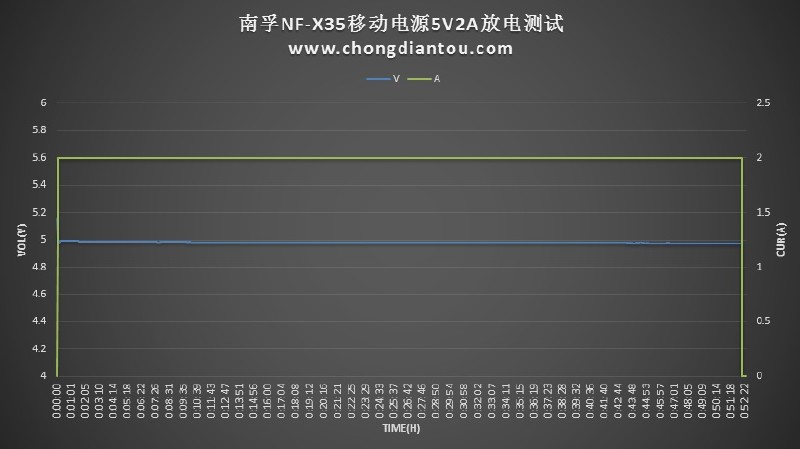

5V 2A放电耗时52分钟，放电均压5.0V，放电过程结束放出能量8.66Wh，按标称总能量12.40Wh计算，转化效率约70%。
有必要提一下的是南孚晓加迷你充电宝采用3350mAh的单节18650电芯，属于小容量充电宝，5V2A输出时相当于1C大倍率（国家标准为0.2C）放电，测试数据仅作为参考。作为单节便携型充电宝，南孚晓加迷你充电宝2A恒流输出达到70%效率值算是不错的。
而且值得一提的是，尽管运行在2A大倍率放电情况，整个放电全过程电压十分稳定，末期电压未疲软下滑，由始至终都保持5V电压，这在单节充电宝里难逢敌手。

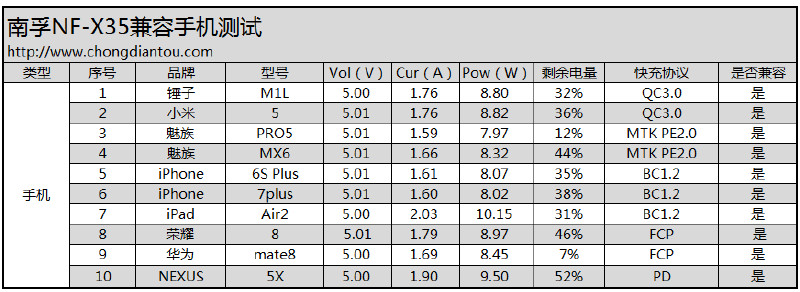

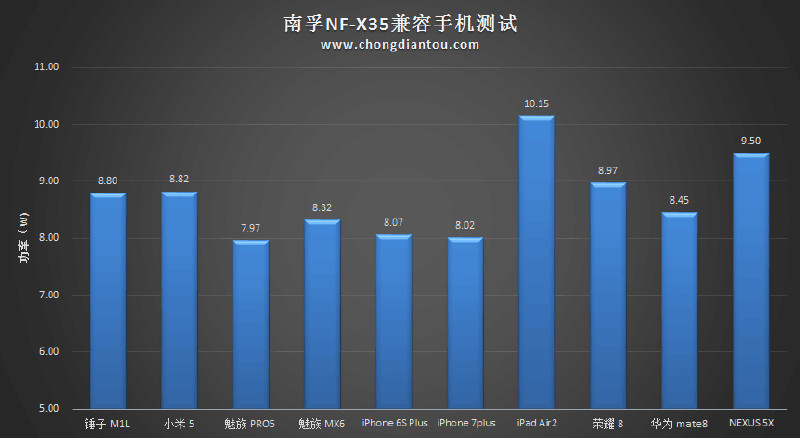

那么给手机充电时表现如何？这里选取了市场上比较热门的数款手机进行测试，测试定义为5V常规输入电压模式。从兼容性测试汇总列表可见，南孚晓加迷你充电宝均能识别主流热门手机，以接近手机满载充电功率进行充电，兼容性表现优秀。尤其是南孚晓加迷你充电宝支持苹果全线产品，例如iPhone手机、iPad平板，都能良好兼容获得大电流充电。

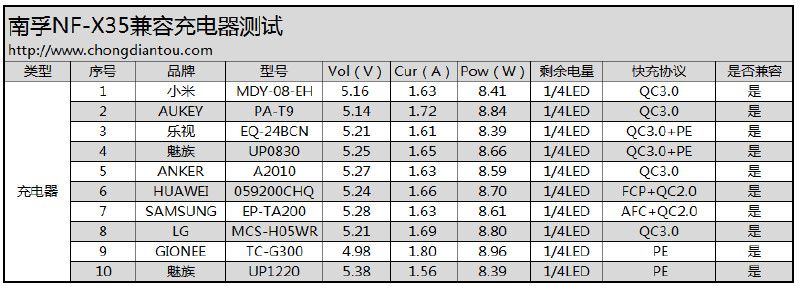

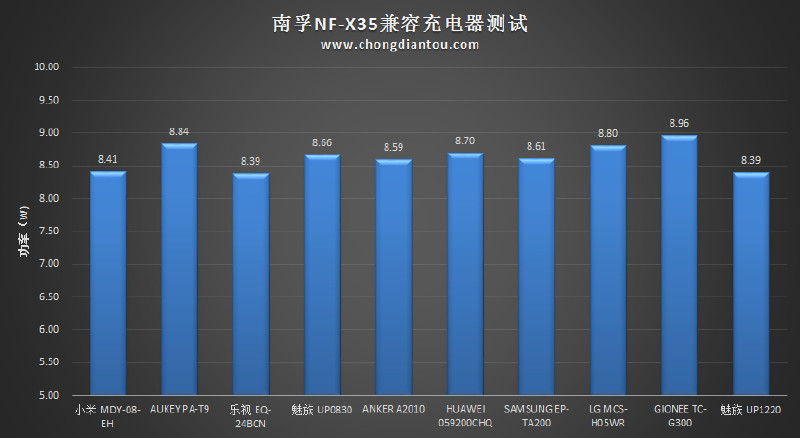

输入兼容性测试，常见的充电器也全部支持南孚晓加迷你充电宝充电，0%起始充电已超过8W（1.6A+）的功率，通过上面监控充电全程可以知道，充电功率会在中后期缓慢上升至10W（2A），可以达到标称输入功率无虚标。

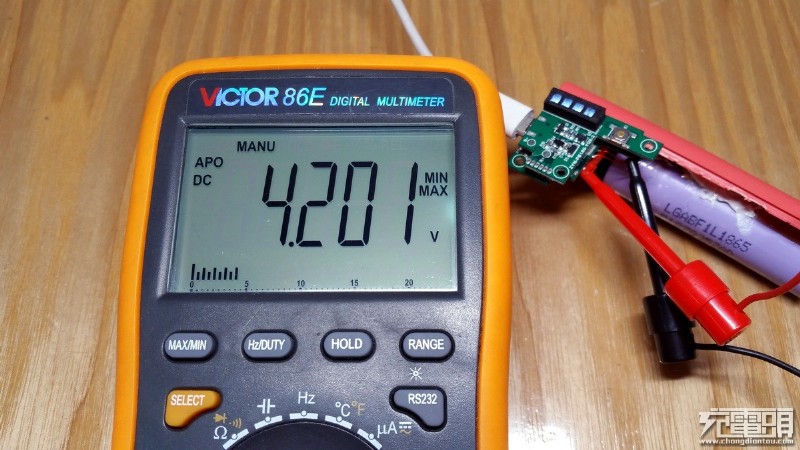

充放电截止判停监测，南孚晓加迷你充电宝放电截止电压为2.882V，充满判停电压为4.201V，根据LG F1L 官方PDF可知该电芯满电电压为4.200V，完全放电电压为2.5V，能量利用率与饱和度都非常高，判停非常准确。
评测总结：
南孚晓加迷你充电宝变频X35并不是南孚第一款单节充电宝，是南孚在经历好几代的单节充电宝产品迭代和技术迭代后的最新成果，这款迷你充电宝在同类型产品中加入了双向快充，把单节充电宝拉到了一个新高度，他虽身材娇小却性能惊人。移动互联网时代，不少用户手上都不止一个充电宝。10000mAh、20000mAh的大尺寸大容量代表充电宝的一个发展方向，南孚晓加迷你充电宝变频X35则代表充电宝发展的另一个方向。比如临时突然出门手机没电的情况，虽然20000mAh大块头完全可以满足你充电续航需求，但是日常使用来说充一次就够了，为什么要选择一个几百克的大块头？对体积、重量有严格要求的小伙伴短时出门选择带上南孚晓加迷你充电宝，兼顾续航与便携，人机两饱好轻松。
（1）输出方面，内置英集芯IP5209同步整流高效一体化方案，提供5V 2.7A 13W的超大输出功率，这在单节充电宝里可以称得上是大力士。输入与输出功率都做到了未虚标，完全可以达到甚至超过官方标称参数，这种实事求是做法在行业里也是少见的。
（2）充电方面，电流实测可达2A，整个充电过程只需2小时13分，并且在充电算法上加入了离线检测电压算法，满电判停电压4.201V十分精准 。
（3）设计方面，南孚晓加迷你充电宝机身上带有激活按钮与4颗电量显示LED，使用起来更加直观剩余电量不必靠猜测。巧克力主机净重只有羽翼般的73g，使用LG F1L 3350mAh 单节高密度电芯可以时刻为你提供一次应急续航保障而不显累赘。
（4）安全方面，带有NTC热敏探头、电芯正确使用青稞纸杜绝隐患、芯片监控充放电电流电压温度全程全面保障使用安全。
